ADuM4221CRIZ ADI(亚德诺) 隔离式半桥栅极驱动器，具有可调死区时间和4A输出
ADuM4221是一款4 A隔离式半桥栅极驱动器，采用iCoupler技术，提供独立且隔离的高端和低端输出。ADuM4221在爬电距离增加的宽体16引脚SOIC_IC封装中提供5700 V rms的隔离。这些隔离组件结合了高速CMOS和单片变压器技术，具有优于其他替代方案（如脉冲变压器和栅极驱动器组合）的出色性能特性。 这些隔离器的逻辑输入电压范围为2.5 V至6.5 V，可与低电压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM4221的优势在于输入与每个输出之间实现了真正的电流隔离。 ADuM4221内置重叠保护，并允许进行死区时间调整。
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
ADuM4221是一款4 A隔离式半桥栅极驱动器，采用iCoupler技术，提供独立且隔离的高端和低端输出。ADuM4221在爬电距离增加的宽体16引脚SOIC_IC封装中提供5700 V rms的隔离。这些隔离组件结合了高速CMOS和单片变压器技术，具有优于其他替代方案（如脉冲变压器和栅极驱动器组合）的出色性能特性。 这些隔离器的逻辑输入电压范围为2.5 V至6.5 V，可与低电压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM4221的优势在于输入与每个输出之间实现了真正的电流隔离。 ADuM4221内置重叠保护，并允许进行死区时间调整。通过在死区时间引脚（DT）和GND?引脚之间连接一个电阻，可设置次级侧高端和低端输出之间的死区时间。 如果ADuM4221的内部温度超过热关断（TSD）温度，内部热关断功能会将输出置为低电平。因此，ADuM4221能够在很宽的正或负开关电压范围内，对绝缘栅双极型晶体管（IGBT）/金属氧化物半导体场效应晶体管（MOSFET）配置的开关特性进行可靠控制
2、产品特性
4 A峰值电流（<2 欧姆 RDSON_x）
2.5 V至6.5 V逻辑输入电压
4.5 V至35 V输出电源电压
UVLO VDD1正向阈值：最大2.5 V
VDDA和VDDB正向阈值的多种UVLO选项 A级：最大4.5 V；B级：最大7.5 V；C级：最大11.6 V
精确的时序特性 最大传播延迟44 ns
可调死区时间
CMOS输入逻辑电平
高共模瞬态抗扰度：150 kV/μs
高结温工作：125℃
默认低电平输出
安全和法规认证（待审批） 符合UL 1577标准，5700 V rms持续1分钟的UL认证；CSA组件验收通知5A（待审批）；VDE合格证书（待审批）；DIN V VDE V 0884 - 11 V??RM = 849 V峰值
爬电距离增加的宽体16引脚SOIC_IC
3、应用
开关电源
隔离式IGBT/MOSFET栅极驱动
工业逆变器
氮化镓（GaN）/碳化硅（SiC）兼容
封装信息Encapsulation information
|
产品品牌： |
ADI(亚德诺) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
|
产品封装： |
SOIC-16-300mil |
|
标准包装： |
37个/管 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
合作客户Customer
芯火优势Advantage
-
原厂代理直供，一手货源
代理直供覆盖300+全球知名元器件品牌，一手货源省去中间商环节，让利给终端用户
-
响应速度快，交付保障
10余年服务终端客户经验沉淀，为满足客户紧急生产需求芯火做到1分钟快速响，3分钟精确货源匹配，5分钟报价
-
支持第三方检测，品质保证
时时刻刻关注产品质量，渠道上只有原厂和代理，可追溯原厂品质，支持第三方检测，从原料、性能、外观等方面严格检测从开发到批量生产，确保每一个产品的稳定性;
-
提供技术支持，按需定制
经验丰富的工程师，专注不同行业芯片技术的更新，免费提供技术支持，根据产品应用，深度分析产品需求，进行个性化功能定制
芯火团队Core Fire Team
-
公司团队
-
团队协作
-
公司团队
-
团队协作
芯火资质 honor
-
诚信供应商单位
-
行业诚信单位
-
质量、服务诚信单位
-
重服务守信用单位
采购：ADuM4221CRIZ ADI(亚德诺) 隔离式半桥栅极驱动器，具有可调死区时间和4A输出
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
跟此产品相关的产品 / Related Products
- ADUM4221BRIZ ADI(亚德诺) 隔离式半桥栅极驱动器，具有可调死区时间和4A输出
- ADuM4221是一款4 A隔离式半桥栅极驱动器，采用iCoupler技术，提供独立且隔离的高端和低端输出。ADuM4221在爬电距离增加的宽体16引脚SOIC_IC封装中提供5700 V rms的隔离。这些隔离组件结合了高速CMOS和单片变压器技术，具有优于其他替代方案（如脉冲变压器和栅极驱动器组合）的出色性能特性。 这些隔离器的逻辑输入电压范围为2.5 V至6.5 V，可与低电压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM4221的优势在于输入与每个输出之间实现了真正的电流隔离。 ADuM4221内置重叠保护，并允许进行死区时间调整。

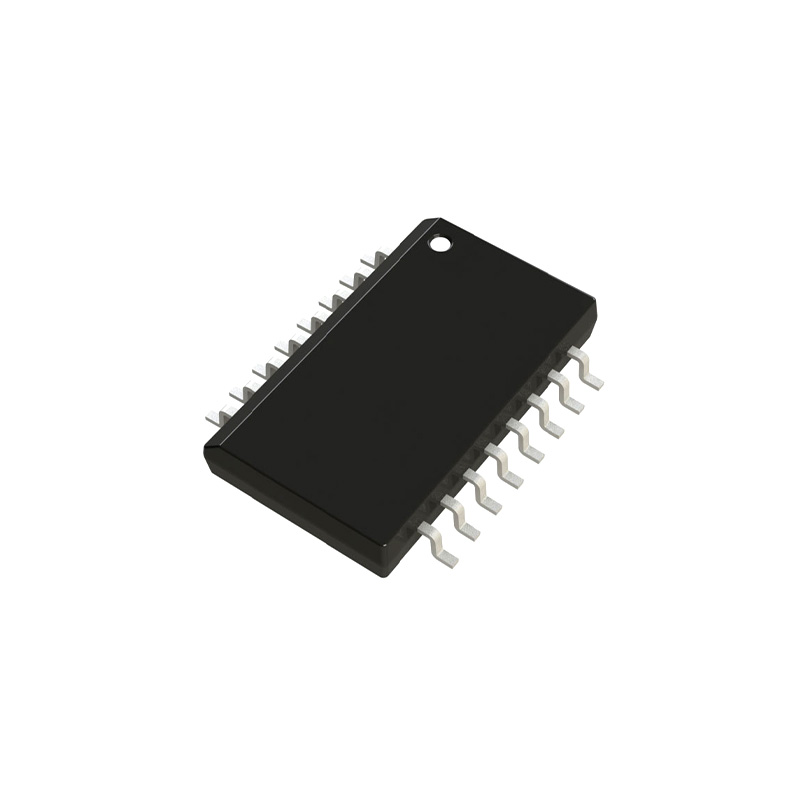

- ADuM4221ARIZ ADI(亚德诺) 隔离式半桥栅极驱动器，具有可调死区时间和4A输出
- ADuM4221是一款4 A隔离式半桥栅极驱动器，采用iCoupler技术，提供独立且隔离的高端和低端输出。ADuM4221在爬电距离增加的宽体16引脚SOIC_IC封装中提供5700 V rms的隔离。这些隔离组件结合了高速CMOS和单片变压器技术，具有优于其他替代方案（如脉冲变压器和栅极驱动器组合）的出色性能特性。 这些隔离器的逻辑输入电压范围为2.5 V至6.5 V，可与低电压系统兼容。与采用高压电平转换方法的栅极驱动器相比，ADuM4221的优势在于输入与每个输出之间实现了真正的电流隔离。 ADuM4221内置重叠保护，并允许进行死区时间调整。

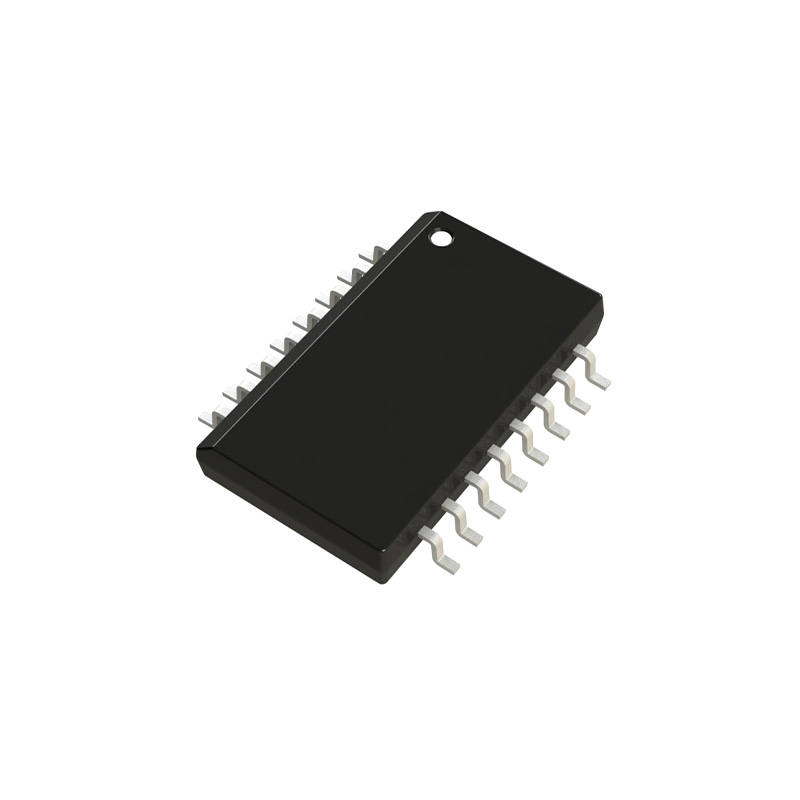

- ADuM4221-2CRIZ ADI(亚德诺) 隔离式半桥栅极驱动器，可调死区时间，4A输出
